Омологация — доработка изделий по требованиям внешних рынков

Требования к продукции в разных странах мира отличаются, несмотря на тенденцию к гармонизации регионального и международного законодательства в области технического регулирования. Это требует доработки (омологации) изделий при выходе на внешний рынок. Причем доработка необходима до этапа испытаний и оценки соответствия, чтобы избежать повторного тестирования и дополнительных затрат. Приведу примеры, когда необходима омологация.

Пример №1. Требования к электрической части оборудования

Вы производите электрооборудование и планируете выйти на рынок Европейского союза (ЕС), не проводили испытания на электромагнитную совместимость (ЭМС), не знаете требований стандартов, например IEC 61000-6-2:2005, IEC 61000-6-4:2006/A1:2010. Это значит, что в электрической схеме вашего изделия, почти наверняка, не предусмотрены все необходимые средства для устойчивости к электромагнитным помехам и средства подавления помехоэмиссии. Для успешного прохождения испытаний на ЭМС вам необходима омологация. В данном случае она будет включать доработку электрической схемы, изменение компоновки шкафа (блока) управления, подбор специальных комплектующих.

     На видео — отзыв об омологации и сертификации в ЕС оборудования для мукомольной и пищевой промышленности

Пример №2. Требования к конструкции

Вы производите промышленное оборудование и планируете выйти на рынок США. Требования американского стандарта на степени защиты оболочки электрооборудования отличаются от требований ГОСТ 14254-2015 (он же IEC 60529:2013). Вам потребуется классификация оболочки по американскому стандарту, переработка ее конструкции и дополнительные испытания.

Пример №3. Требования безопасности

Вы производите ковшовые элеваторы (нории) и планируете выйти на рынок ЕС. Европейский стандарт EN 618:2002+A1:2010, требует чтобы взрывные клапаны (взрыворазрядители, которые устанавливаются на зерновые элеваторы) должны быть оснащены блокировочными устройствами, при открытии которых система элеватора и другое связанное с ним оборудование должны останавливаться автоматически. В Приказе Ростехнадзора №560 от 21.11.2013 г. (который устанавливает аналогичные требования к данным изделиям в России) такого пункта нет. В этом случае вам придется пересмотреть схему управления.

Помимо приведенных примеров также есть требования к маркировке, руководству по эксплуатации, эргономике, экологические требования, которые тоже нужно выполнить.

Ну и приведу примеры, как надо и как не надо делать. Если вы выходите на мировой рынок, ваш товар должен иметь соответствующее исполнение. Грамотный инженер при взгляде на ваше изделие сразу увидит самые простые вещи, которые бросаются в глаза:

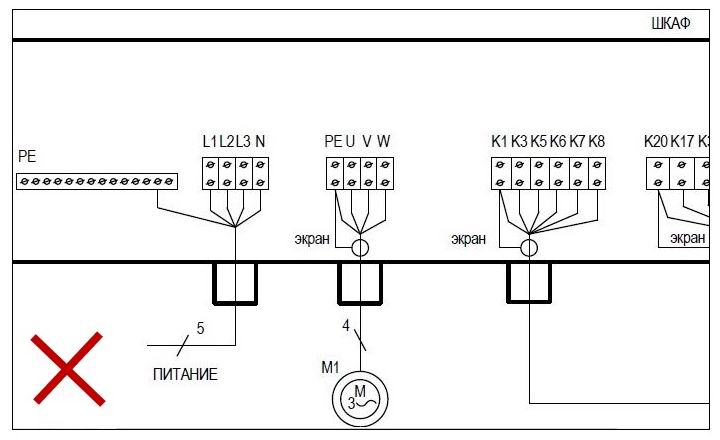

Схема 1

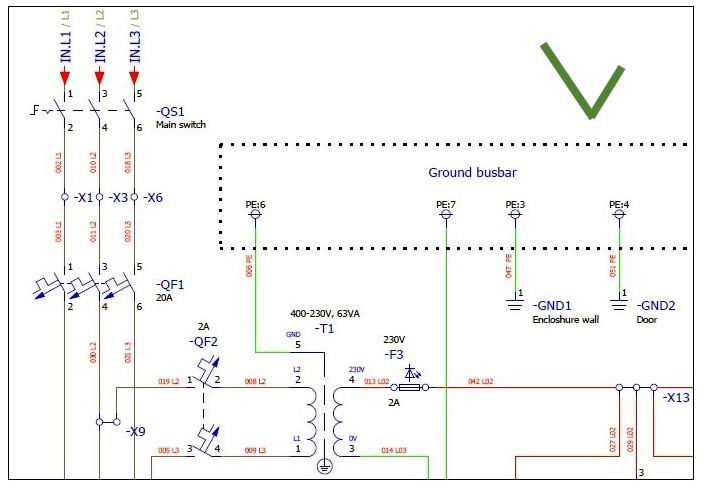

   Это не электрическая схема! Электрическая схема должна выглядеть вот так:

Схема 2.jpg

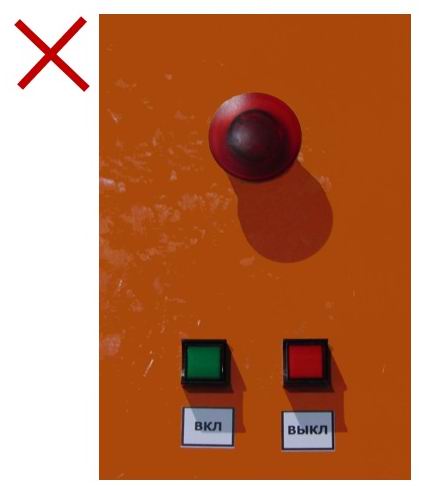

 На изображении внизу видно как минимум 4 несоответствия:
— фон под кнопкой аварийного отключения должен быть желтого цвета;
— кнопка аварийного отключения должна иметь поворотный механизм для ее перевода в исходное положение после нажатия;
— кнопка «Стоп» должна быть расположена слева или снизу;
— кнопки «Включить» и «Выключить» должны иметь стандартные обозначения «I» и «O».

Кнопки 1

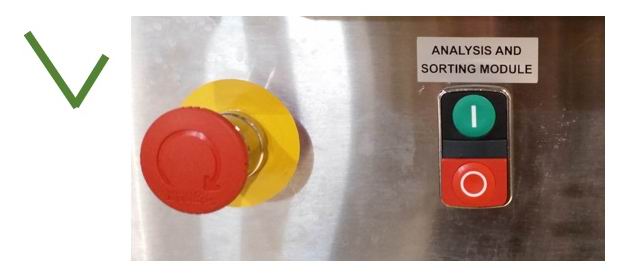

Вот как нужно делать:

Кнопки 2

Так нельзя делать:

Клеммы 1


Провода промаркированы вручную (недопустимо) и не в соответствие с электрической схемой, клеммы не обозначены, провода не обжаты наконечниками, нет ни одного знака безопасности.

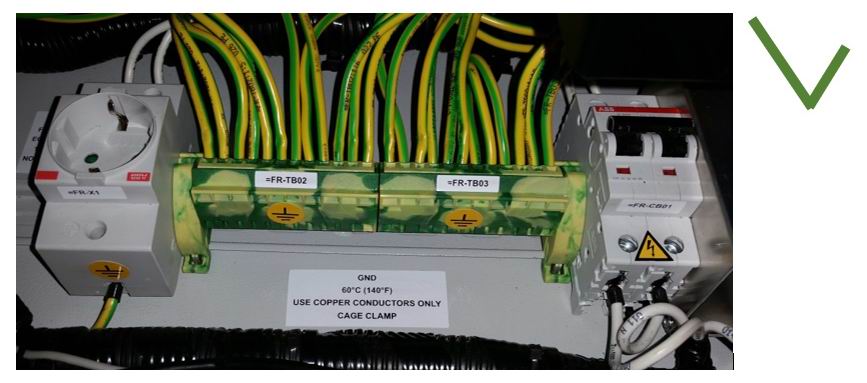

Нужно делать так:

Клеммы 2

Это не знаки безопасности:

Знаки 1

Знаки должны выглядеть так:

Знаки 2
