Обзор изменений в редакции 6.0 стандарта IEC 60204-1:2016

  Стандарт IEC 60204-1 является основным для производителя электрооборудования и промышленных панелей управления, которые продаются в России, Европейском союзе и многих других странах мира. Очередная редакция стандарта 6.0 была опубликована в октябре 2016 года. И вот, наступил момент сделать обзор изменений. Раньше делать это не имело смысла, т.к. на день публикации данной статьи в ЕС еще действует прошлая редакция 2006 года. Но ожидается, что в 2019 году стандарт должен быть заменен новой версией. Производителям придется применять новые требования к продукции, которые нужно будет выполнить за время переходного периода.

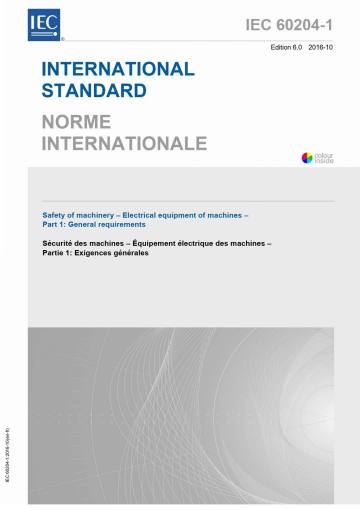

IEC 60204-1

      Наиболее важные изменения:

     1. Требования к технической документации

    Стандарт допускает предоставление пользователю документации в бумажной форме, но рекомендует наличие документации в электронном виде в Интернет. Это позволит загрузить пользователю электронную версию файла, если она ему необходима, восстановить или обновить утраченную инструкцию

     Добавлено приложение I, в котором есть перечень стандартов для подготовки технической документации.

    Раздел 17.2 «Информация, предоставляемая с электрооборудованием» был уточнён.

     2. В главе 18.2 добавлена методика проверки условий защиты автоматическим отключением от питающей сети для приводов с устройствами управления мощностью (например, частотным преобразователем).

     3. Устройства защиты от токов утечки (УЗО)

   В главе 15.1 редакции 6.0 для цепей с номинальным током до 20 А теперь требуются УЗО с номинальным рабочим током, не превышающим 30 мА. В редакции 5.0 это была только рекомендация.

      4. Ток короткого замыкания

    Добавлена глава 7.10, которая устанавливает требование к определению тока короткого замыкания электрооборудования.  Допускается использование правил проектирования, расчетов или испытаний. Издание 6.0 не описывает свою собственную процедуру, а вместо этого ссылается на другие стандарты: IEC 61439-1, IEC 60909-0, IEC / TR 60909-1 и IEC / TR 61912-1.

      5. Требования к электромагнитной совместимости (ЭМС)

    Глава 4.4.2. Добавлены требования к средствам обеспечения ЭМС. Компоненты должны быть пригодны для области применения. Монтаж компонентов ЭМС должен быть произведен согласно инструкциям поставщика компонента.

      6. Внесены изменения в главу 7.2 «Защита от токов короткого замыкания»

      7. Обновлена глава 9 «Функции и цепи управления»

      8. В Главе 10 добавлены символы для кнопочных выключателей.

Интересная тенденция: от шильдиков к QR-кодам

     В этой статье речь пойдет о передовом способе решения проблемы, с которой сталкивается любая экспортная организация: как сделать шильдик (этикетку) для товара, который поставляется в несколько стран или регионов мира. Проблема не самая большая, но она имеет место быть.

     Если вы продаете продукцию только в Евразийском Экономическом союзе (ЕАЭС), проблемы нет: достаточно разместить на шильдике единый знак (EAC) обращения на рынке и требуемую техническим регламентом информацию о продукте. Когда продукция может быть поставлена в любую из 20 возможных стран, возникает необходимость пересмотра дизайна, размеров и метода изготовления шильдика. Как минимум, нужны версии на других языках, дополнительная информация об изделии, дополнительные знаки соответствия.

       Если посмотреть на этикетку ноутбука, то она будет выглядеть примерно так: Безымянный

      Не так-то просто разместить на ограниченном пространстве все необходимые знаки соответствия и технические характеристики! Поэтому есть тенденция к переходу от классических этикеток к QR-кодам. К этому переходу подталкивают следующие обстоятельства: — постепенное уменьшение размеров изделий (ели говорить об электронике); — появление множества новых маркировок; — большое количество информации на этикетке ограниченного размера делает текст более мелким, а значит неразборчивым; — «размывание» важной информации для пользователя среди прочих маркировок; — проблемы обновления действующей этикетки (например, добавление новой маркировки после завершения очередной сертификации потребует разработки и заказа новой партии этикеток).

      В данный момент разрабатывается стандарт ISO/IEC WD 22603 Standard for Electronic Labeling, который призван решить эти проблемы. Как ожидается, стандарт будет давать возможность заменить привычную этикетку на QR-код, сканируя который, можно перейти на страницу с информацией об изделии.

Безымянный2

      Хочу отметить, что для устройств со встроенными дисплеями в США, Канаде, Австралии, Южной Африке, Японии, Сингапуре, Малайзии уже действуют стандарты, которые разрешают использование электронных этикеток. В таких товарах разрешается выводить необходимую информацию об изделии на экран.

   Компания Underwriters Laboratories (UL) также дает своим клиентам возможность использовать этикетки с QR-кодом, так называемые «Smart Marks». Являясь частью этикетки со знаком соответствия, QR-код переводит пользователя на страницу с полной информацией о продукте:

UL

    С нетерпением жду выхода стандарта ISO, чтобы посмотреть, для каких продуктов будет разрешена электронная этикетка. Возможно, стандарт даст возможность размещать инструкцию для пользователя также в электронном виде. В совокупности с электронной этикеткой это бы облегчило языковую локализацию продукта.

      Кстати, макет шильдика или этикетки, а также инструкцию для изделия вы можете заказать, обратившись к моим услугам.

+996-220-052-180 (WhatsApp, Viber, Telegram), Евгений Огневенко

ogn.cons@gmail.com Статья написана с использованием материалов: — Всемирной торговой организации (World Trade Organization (WTO)): https://www.wto.org/english/tratop_e/inftec_e/ita20th_e/18_kelleher_peter.pdf — официального сайта UL: https://markshub.ul.com/guides/smart-marks-process

Что такое «гармонизированный стандарт»

    Рост международной торговли после Второй мировой войны показал необходимость в переходе от национальных к региональным и международным стандартам. Многообразие требований к товарам, закрепленных в национальных стандартах каждой отдельно взятой страны оказалось серьезным барьером к созданию общих рынков. В общем случае «гармонизация законодательства» (или просто «гармонизация») — это процесс создания единых стандартов на внутреннем рынке. Гармонизация является процессом минимизации избыточных или противоречивых требований стандартов, которые могли появиться независимо друг от друга. Цель гармонизации состоит в том, чтобы найти общие черты, определить обязательные требования, которые необходимо сохранить, и сформировать общий стандарт.

     В настоящее время все больше стран объединяются в разнообразные экономические блоки, на рынках которых действуют единые гармонизированные стандарты. Примерами таких блоков являются:
— Евразийский экономический союз (ЕАЭС);
Европейский союз (ЕС);
 — Совет сотрудничества арабских государств Персидского залива (Cooperation Council for the Arab States of the Gulf (GCC)).

    Если говорить о Европейский союзе, то «гармонизированный стандарт» или «согласованный стандарт» — это стандарт, разработанный  по инициативе Европейской комиссии в одной из признанных европейских организаций по стандартизации: Европейский комитет по стандартизации (Comité Européen de Normalisation (CEN)), Европейский комитет по стандартизации электротехники (Comité Européen de Normalisation Électrotechnique (CENELEC)) или Европейский институт телекоммуникационных стандартов (European Telecommunications Standards Institute (ETSI)). Производители и другие экономические операторы, органы оценки соответствия могут использовать гармонизированные стандарты, чтобы продемонстрировать, что продукты, услуги или процессы соответствуют действующему законодательству ЕС.

    Если интересует, как регулируется ваша продукция в других странах, обращайтесь за услугой «Обзор технического регулирования«:

+996-220-052-180 (WhatsApp, Viber, Telegram), Евгений Огневенко

ogn.cons@gmail.com

   Я также провожу обучение сотрудников по вопросам технического регулирования и оценки соответствия продукции.

Подробнее обо мне и чем я занимаюсь

Что такое «технический файл»

      Оценка соответствия продукции для рынка Европейского союза проводится согласно директивам, под действие которых попадает ваш товар. Любая из схем сертификации предусматривает составление технического файла (Technical File) на изделие. Технический файл составляет производитель. Требования к содержанию содержатся в директивах ЕС и могут отличаться. Если рассмотреть приложение VII директивы 2006/42/EC Machinery (MD), то файл для оборудования должен включать в себя:
Файл с описанием конструкции, включающий:
— Общее описание оборудования,
— Общий чертеж оборудования и чертежи для цепей управления, а также имеющие отношение описания и объяснения, необходимые для понимания принципа работы машины;
— Полные детальные чертежи, сопровождаемые примечаниями о любых расчетах, результатами испытаний, сертификатами и т.д., требуемыми для проверки соответствия оборудования с применимыми существенными требованиями о защите здоровья и обеспечения безопасности;
— Документация об оценке рисков, демонстрирующая использованные процедуры, включая:
(i) Перечень существенных требований о защите здоровья и обеспечения безопасности, применимых к оборудованию;
(ii) Описание примененных мер защиты для исключения выявленных опасностей и снижения рисков, и, там, где это применимо, указания об остаточных рисках, связанных с оборудованием;
— Использованные стандарты и другие технические документы, отражающие существенные требования о защите здоровья и обеспечения безопасности, охватываемые этими стандартами;
— Любые технические отчеты с результатами испытаний, проведенных либо производителем оборудования, или организацией, выбранной производителем оборудования, или его уполномоченным представителем.
— Там, где это применимо, декларация о применении частично законченных компонентов оборудования и имеющие отношение инструкции по сборке для такого оборудования;
— Там, где это применимо, копии деклараций ЕС о соответствии оборудования или других изделий, использованных в оборудовании;
(b) Для серийного производства, внутренние меры, применяемые для того, чтобы оборудование оставалось в соответствии с положениями данной Директивы.

     Производитель оборудования может провести необходимые исследования и испытания компонентов, соединений или законченного оборудования для определения того, способно ли оно по своей конструкции или проекту быть собранной и безопасно запущенной в эксплуатацию. Имеющие отношение отчеты и результаты должны быть включены в технический файл.

      Документация должна быть выполнена на одном из официальных языков ЕС. Технический файл должен быть доступным на протяжении 10 лет, следующих за датой изготовления оборудования, или, в случае серийного производства, с момента производства последней единицы оборудования. Файл необязательно должен храниться на территории ЕС и его не обязательно хранить в материальной форме (т.е. в бумажном варианте), но должна быть возможность предоставить его по запросу компетентных органов ЕС. Место хранения технического файла указывается в декларации ЕС о соответствии. Для производителей в России это обычно адрес уполномоченного представителя.

       Обратите внимание, что руководство (инструкция) по эксплуатации не входит в перечень документов технического файла. Однако, для руководства есть отдельные требования, изложенные как в директивах ЕС, так и в стандартах. Поэтому подготовка руководства по эксплуатации является даже более важным этапом в оценке соответствия.

      Таким образом, технический файл — это чертежи, схемы, расчеты, протоколы  испытаний, документ, содержащий оценку риска применения изделия, перечень стандартов, под которые попадает изделие. Технический файл необходим для понимания состава изделия, его функционирования, рисках применения.

  Если интересует, как регулируется ваша продукция в других странах, обращайтесь за услугой «Обзор технического регулирования«:

+996-220-052-180 (WhatsApp, Viber, Telegram), Евгений Огневенко

ogn.cons@gmail.com

   Я также провожу обучение сотрудников по вопросам технического регулирования и оценки соответствия продукции.

Подробнее обо мне и чем я занимаюсь

Цикл статей о маркировке. Статья 2. Выбор способа маркировки и материала

        Часть 1. Выбор способа маркировки

     Как уже было сказано в первой статье цикла о маркировке оборудования, знаки безопасности и другие обозначения должны сохраняться в течение всего срока службы изделия. Это утверждение очень часто вызывает негодование среди участников производственного процесса. «Как это возможно, чтобы знаки сохранялись 10 лет?», «А если знаки будут повреждены при эксплуатации, что с ними делать? Заменять?», «Это невозможно!» — вот что я обычно слышу в ответ. Это естественная реакция человека, который видит сложную проблему и не знает, как ее решить. А решение есть и даже не одно.
Основным способом нанесения маркировке является использование самоклеющихся материалов (пленок). Есть и другие способы (ручные маркираторы, трафареты, шелкография), но они менее универсальны и используются редко для решения специфических задач. Для того, чтобы правильно выбрать материал и устройство печати, следует перечислить условия, которые влияют на выбор материала и способа нанесения маркировки:

         1. Срок службы и условия эксплуатации изделия
Оборудование может эксплуатироваться на открытой территории, а может в отапливаемом помещении, а может в агрессивной среде. Это первое, что нужно учитывать. У каждого материала указаны условия эксплуатации и ограничения. Материалы на бумажной основе не подойдут для использования во влажной среде. Материалы со слабым адгезивом не сохраняться на открытой территории в течение нужного срока:

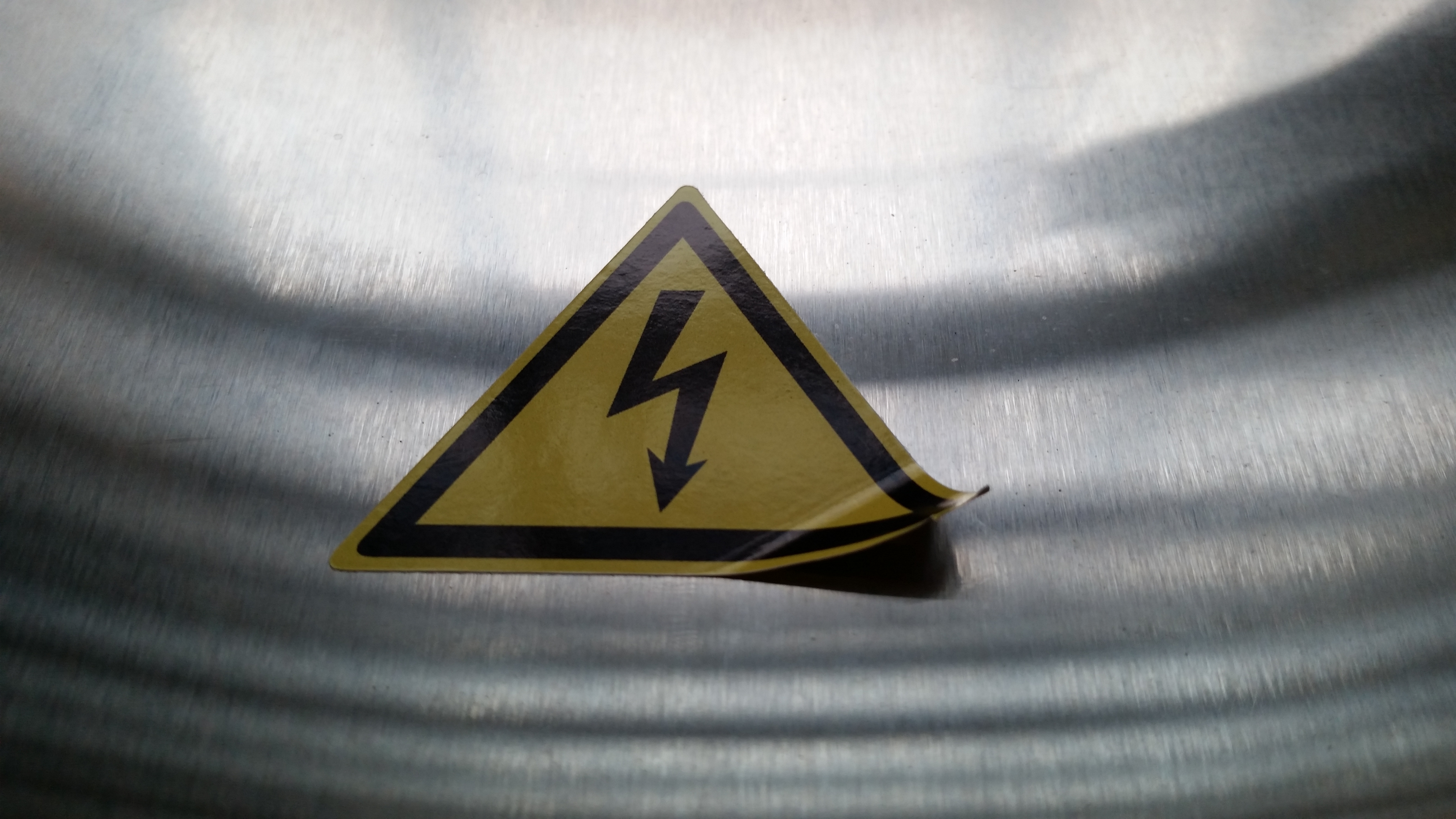

20171208_150126

       2. Материал, макро- и микро-профиль поверхности
Каждая поверхность имеет свои свойства, которые повлияют на адгезию с наклеиваемым материалом. При изготовлении оборудования в основном используются: нержавеющая сталь, черная сталь с полимерным покрытием или эмалированным покрытием, оцинкованная сталь, чугун, алюминиевые сплавы (в том числе с упрочняющим покрытием), пластики, стекло. Поверхности этих материалов грубо можно разделить на глянцевые и шероховатые (шагреневые). Глянцевые и шероховатые поверхности имеют свои преимущества и недостатки. Например, глянец обладает лучшими адгезивными свойствами, но при нанесении самоклеящихся этикеток образуются пузыри, что делает наклейку крупных по площади этикеток сложной задачей (даже при использовании специальных инструментов и соблюдении технологии):

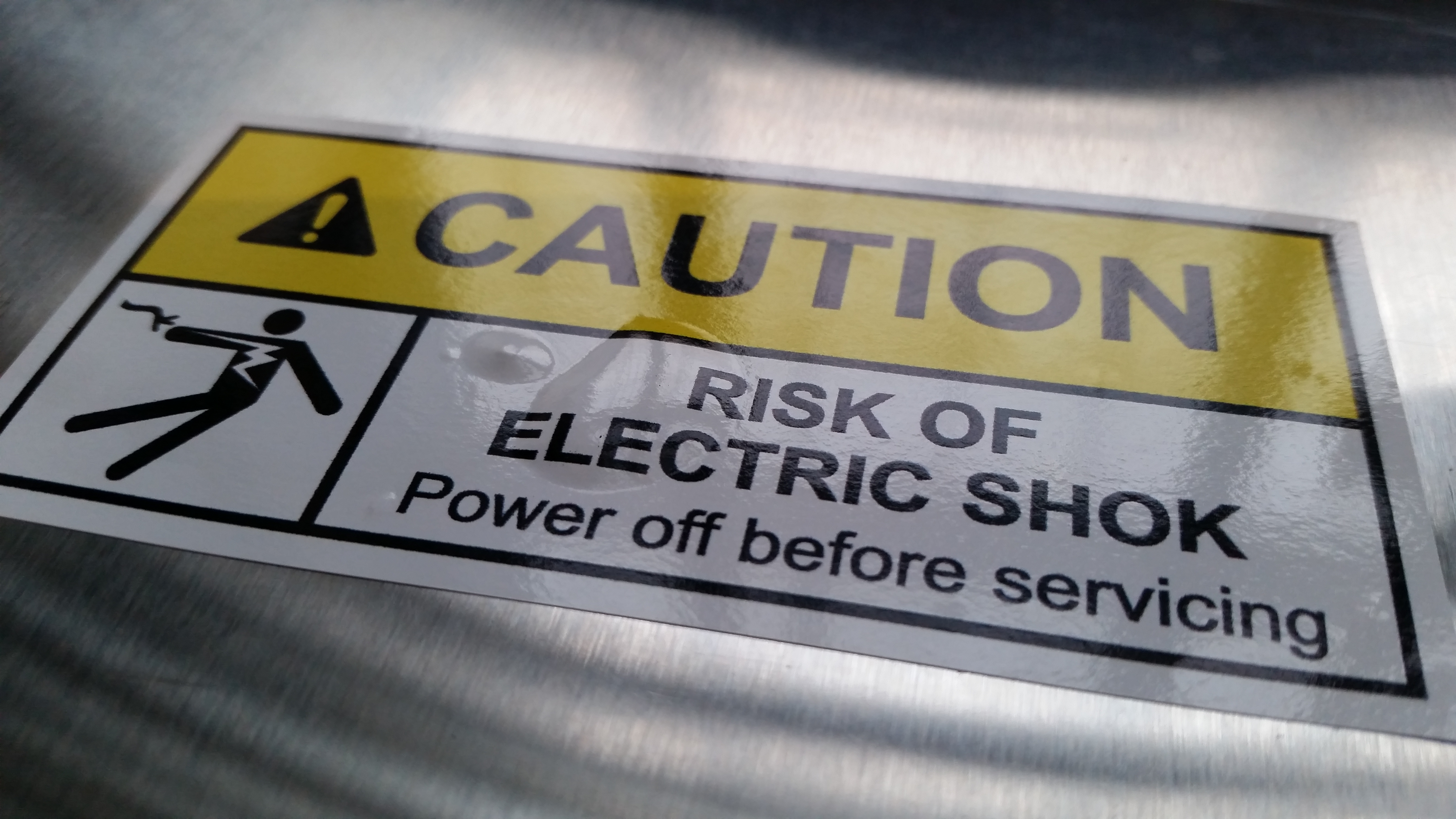

20171208_151257

    Шагрень, напротив, не способствует скапливанию воздуха под наклейкой и скрывает дефекты, но подобрать материал, который бы на ней хорошо держался гораздо сложнее. Для шагрени следует выбирать материал с максимально сильными адгезивными свойствами.

       3. Размер наклеек и способ вырезки
От размера наклеек будет зависеть как выбор типоразмера материала (пленки), так и выбор принтера, т.к. размер рабочей области разный у разных устройств. Кроме того, чтобы напеатать изображение, его еще нужно вырезать. Это не такая простая задача, как кажется! Как правило, материал (полимерная самоклеящаяся пленка) может растягиваться, смещаться, что мешает получить точный рез по контуру. В итоге вы получите соответствующий эстетический вид:

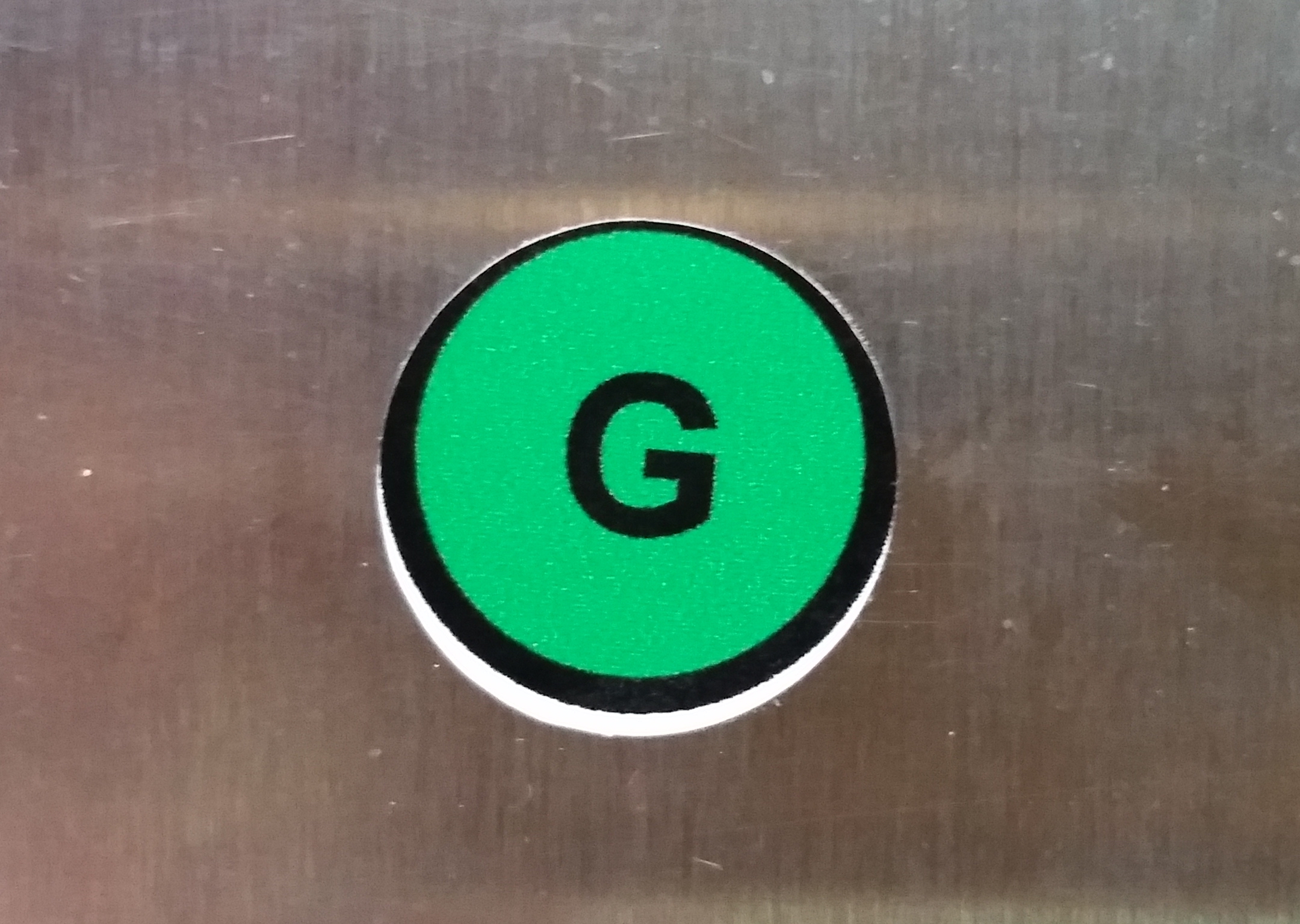

20171208_150151

      Другой вариант — подобрать стикеры (нарезанные этикетки заданного размера), если нет особых эстетических требований и используются типовые обозначения.

      4. Назначение наклеек
По назначению можно (очень грубо) разделить маркировку на две группы с точки зрения назначения:
— основная маркировка, которая должна достаточно стойкой к внешним воздействиям и сохранять информацию для потребителя в течение срока службы изделия, и
— временная (переносимая) маркировка, которая может легко удаляться после выполнения назначения (это могут быть временные знаки, защитные наклейки и другое).
В этом разделе я не рассматриваю как маркировку гарантийные пломбы, которые, несомненно можно выделить в отдельную группу.

       5. Способ маркировки (машинный или вручную)
На этикетке обозначение может быть нанесено предварительно принтером, либо маркировка наносится на этикетку вручную маркером.

      6. Стандартизация маркировки
Можно приобрести стандартные знаки безопасности и другие стандартные обозначения в готовом виде и не приобретать принтер. Нестандартная маркировка, например, содержащая переменную текстовую часть потребует приобретения устройства печати. Как правило, маркировка нестандартная, особенно у экспортера:
— знаки с текстовой частью придется переводить на иностранные языки;
— размер знаков может отличаться в зависимости от стандартов, действующих в разных регионах;
— изображения (пиктограммы) на знаках также отличаются в разных странах.

      7. Наличие сертификата на маркировку
Уточните требования стандартов, возможно вам нужна сертифицированная (испытанная) маркировка. Особенно, если оборудование эксплуатируется в особых условиях (агрессивная среда, высокие температуры, опасный производственный объект и т.д.)

        8. Технология нанесения наклейки
Зачастую мало приобрести хороший материал для маркировки. Нужно соблюсти технологию его нанесения. Некоторые материалы требуют довольно сложной технологии. Уточняйте требования и убедитесь, что сможете их обеспечить!

       Таким образом, перед выбором решения для маркировки проанализируйте все из перечисленных условий! Запросите у поставщиков решений для маркировки образцы. Протестируйте их и убедитесь, что данный вариант вам подходит по ВСЕМ параметрам.

       Часть 2. О стойкости к внешним воздействиям

   Современные материалы для маркировки оборудования обладают очень высокой стойкостью. Это не простые наклейки на «рекламной» пленке! Это специально разработанные запатентованные материалы со специально нанесенным клеевым слоем с ультра-агрессивным адгезивом, с изображением, нанесенным, как правило, термотрансферной печатью. Такие сертифицированные наклейки выдерживают испытания в течение 7 дней 30% серной кислотой, 30 дней при повышенных (120°С) и пониженных (-40°С) температурах, 30 дней в солевом тумане. Такие знаки сохраняются на оборудовании при эксплуатации на открытой территории до 10 лет! За консультацией по выбору маркировки обращайтесь по моим контактным данным в разделе «контакты».

       Тезисы: любая, даже самая сложная, на первый взгляд, задача по маркировке – решаема! Выбирать способ нанесения маркировки должен высококвалифицированный специалист, который способен учесть все условия эксплуатации и требования к маркировке.
